Pregled proizvoda
Single-Gun LNG Dispenser kriogeni je sustav za gorivo dizajniran za precizno točenje LNG-a u vozila. Rukuje ukapljenim prirodnim plinom pomoću elektroničkog mjernog i kontrolnog sustava s jednom mlaznicom za punjenje goriva, osiguravajući sigurno, automatizirano i precizno punjenje gorivom za LNG stanice za opskrbu gorivom.
Tehničke specifikacije
|
Parametar |
|
|
Radni medij |
LNG (ukapljeni prirodni plin) |
|
Raspon protoka |
3~80 kg/min |
|
Točnost mjerenja |
±1.0% |
|
Radni tlak |
1,6 Mpa |
|
Temperatura okoline |
-40 stupnjeva -+55 stupnjeva |
|
Temperatura cjevovoda |
-196 stupnjeva -+55 stupnjeva |
|
Vlažnost okoline |
Manje od ili jednako 95% |
|
Ambijentalna atmosfera |
86~110 Kpa |
|
Mjerna jedinica |
Kg, L, Nm3 |
|
Minimalna vrijednost indeksiranja |
0.01 |
|
Raspon jednog brojača |
0~9999.99 |
|
Ukupni raspon brojača |
99999999.99 |
|
Cijev za punjenje goriva |
Fleksibilno crijevo od nehrđajućeg čelika od 1 inča (4m/6m) |
|
Crijevo za povrat plinske faze |
Fleksibilno crijevo od nehrđajućeg čelika od 1/2 inča (4m/6m) |
|
Mlaznica za punjenje goriva |
Posebna namjena od 1 inča za LNG dozator |
|
Spoj cijevi plinske faze |
Brzi spoj od 1/2 inča |
|
Radno napajanje |
220V±15%50Hz±1HZ |
|
Razina-otpornosti na eksploziv |
ExdeibmbⅡBT4Gb |
|
Nazivna snaga |
200W |
Konfiguracija sustava
Sustav elektroničke kontrole– Kontrolira proces punjenja gorivom, prati radne parametre i upravlja funkcijama zaštite sustava.
Mjerač masenog protoka– Točno mjeri protok LNG-a za precizno naplatu i točenje.
Jedna mlaznica za punjenje goriva– Sigurno prenosi LNG u spremnike goriva vozila putem namjenske kriogene veze.
Kriogeno fleksibilno crijevo– Isporučuje LNG uz održavanje performansi na niskim-temperaturama i operativne fleksibilnosti.
Crijevo za povrat plinske faze– Vraća ispareni-plin tijekom punjenja gorivom kako bi se smanjio gubitak pare.
Sustav za praćenje tlaka i temperature– Kontinuirano prati radne uvjete kako bi se održala točnost mjerenja.
Zaslon i HMI modul– Prikazuje količinu goriva, jediničnu cijenu, ukupnu količinu, tlak i radni status s pozadinskim osvjetljenjem zaslona.
Sustav sigurnosne zaštite– Uključuje funkcije zaustavljanja u nuždi, automatskog isključivanja, zaštite od prekomjernog tlaka i rasterećenja tlaka.
Modul za pohranu podataka– Pohranjuje do 40 000 zapisa o punjenju goriva i podržava-dugoročno dohvaćanje podataka putem sustava upravljanja.
Komunikacijsko sučelje– Povezuje se sa sustavima upravljanja stanicama za prijenos podataka i nadogradnju softvera na daljinu.
Tehničke prednosti
Elektronička kontrola mjerenja osigurava precizno mjerenje LNG-a s točnošću od ±1,0%, čime se smanjuju razlike u naplati.
Praćenje-tlaka, temperature, protoka i gustoće u stvarnom vremenu pomaže u održavanju stabilnih performansi goriva.
Automatske zaštitne funkcije zaustavljaju dovod goriva tijekom nadtlaka, preljeva, neuobičajeno niskog protoka ili hitnih stanja kako bi se poboljšala radna sigurnost.
Zaštita podataka od-gubitka napajanja čuva zapise i podatke o transakcijama, sprječavajući gubitak podataka tijekom neočekivanih prekida.
Pohrana-podataka velikog kapaciteta bilježi do 40 000 transakcija za operativno upravljanje i sljedivost.
Mogućnost daljinske nadogradnje softvera pojednostavljuje održavanje sustava i podržava buduća ažuriranja funkcija bez zamjene hardvera.
Tipične primjene

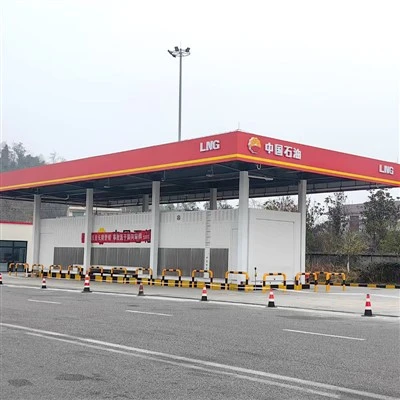

Javne stanice za punjenje LNG-om
Omogućuje precizno i učinkovito punjenje goriva za komercijalna LNG vozila.
Flotna skladišta goriva
Podržava centralizirano punjenje goriva za autobuse, kamione i logističke flote.
Postaje za-teške kamione
Prikladno za visoko{0}}frekventno punjenje LNG-om sa stabilnim performansama mjerenja.
Postrojenja za rudarstvo i industrijska vozila
Opskrbljuje LNG-om tešku opremu koja radi u industrijskim okruženjima.
Lučki i logistički centri
Podržava LNG-transportna vozila koja zahtijevaju pouzdano svakodnevno punjenje gorivom.
Privatne benzinske postaje
Idealno za tvrtke koje upravljaju namjenskim LNG voznim parkom.
Mogućnosti inženjeringa i prilagodbe
|
Stavka za prilagodbu |
Dostupne opcije |
|
Brzina protoka |
Standardni ili prilagođeni kapacitet točenja unutar zahtjeva projekta |
|
Duljina crijeva za gorivo |
4 m, 6 m ili prilagođena duljina |
|
Jezik prikaza |
Engleski, španjolski, ruski, arapski, francuski ili prilagođeni jezici |
|
Valuta i jedinica |
Kg, L, Nm³ i postavke lokalne valute |
|
Komunikacijski protokol |
RS485, Ethernet, MODBUS ili sučelje-specifično za projekt |
|
Integracija sustava upravljanja |
Kompatibilan sa sustavima upravljanja stanicom i nadzorom goriva |
|
Marka PLC-a/kontrolera |
Upravljač-naveden od strane korisnika, gdje je primjenjivo |
|
Zaštita od eksplozije |
Konfiguriran prema zahtjevima lokalnog opasnog područja |
|
Napajanje |
220V/50Hz ili prilagođene regionalne specifikacije napajanja |
|
Materijal kućišta |
Nehrđajući čelik ili ugljični čelik s premazom-otpornim na koroziju |
|
Površinska obrada |
Standardni industrijski premaz ili prilagođena boja boje |
|
Logo & HMI sučelje |
OEM brendiranje, startup logotip i prilagođeno operativno sučelje |
|
Standardna mlaznica za gorivo |
Konfiguriran prema regionalnim specifikacijama za LNG gorivo |
|
Upravljanje podacima |
Lokalna pohrana ili integracija s centraliziranim upravljačkim platformama |
Kontrola kvalitete
Inspekcija ulaznog materijala
Inspekcija dimenzija kriogene komponente
Vizualni pregled zavarivanja (VT)
Ispitivanje nepropusnosti zavarivanja
Ispitivanje čvrstoće na pritisak
Pneumatsko ispitivanje nepropusnosti
Kalibracija mjerača masenog protoka
Pregled električne sigurnosti
Provjera električne-zaštite od eksplozije
Puštanje u rad sustava automatskog upravljanja
Ispitivanje funkcije isključivanja u nuždi
Provjera ventila za smanjenje tlaka
Ispitivanje funkcije zaslona i komunikacije
Tvornički prijemni test (FAT)
Sukladnost i industrijski standardi
ISO 9001– Sustav upravljanja kvalitetom za dosljedne procese proizvodnje i inspekcije.
ATEX Direktiva (2014/34/EU)– Zahtjevi za opremu koja se koristi u potencijalno eksplozivnim atmosferama gdje je primjenjivo.
IECEx– Međunarodni certifikat za električnu opremu-zaštićenu od eksplozije.
OIML R139– Međunarodne preporuke za mjerne sustave stlačenog plinovitog goriva koji se koriste u opskrbi vozila gorivom.
EN 13638– Sigurnosni zahtjevi za kriogenu opremu koja se koristi u LNG aplikacijama.
ExdeibmbⅡBT4Gb Zaštita od eksplozije– Klasifikacija -otpornosti na eksploziju prikladna za okoliše opasnih plinova.
FAQ
P: Može li se dozator integrirati s postojećim sustavom upravljanja stanicom?
O: Da. Dozator može komunicirati sa sustavima za upravljanje stanicom putem konfigurabilnih komunikacijskih sučelja za razmjenu transakcijskih i operativnih podataka.
P: Je li dostupna usluga instalacije?
O: Da. Smjernice za instalaciju, podrška pri puštanju u rad, obuka operatera i tehnička pomoć na daljinu mogu se pružiti prema zahtjevima projekta.
P: Kakvo je održavanje potrebno?
O: Rutinsko održavanje uključuje provjeru crijeva, mlaznica, brtvi, električnih priključaka, sigurnosnih uređaja i periodičnu kalibraciju mjernog sustava.
P: Koji je vaš MOQ?
O: Minimalna količina za narudžbu je 1 jedinica.
P: Koje uvjete plaćanja prihvaćate?
O: Standardni uvjeti plaćanja su 30% T/T depozita sa saldom prije otpreme. Za kvalificirane projekte može se razgovarati o akreditivu.
P: Koje izvozne dokumente možete dostaviti?
O: Ovisno o zahtjevima projekta, možemo osigurati komercijalnu fakturu, listu pakiranja, teretnicu, potvrdu o podrijetlu, izvješća o inspekciji, priručnik za rukovanje i drugu izvoznu dokumentaciju.
