Pregled proizvoda

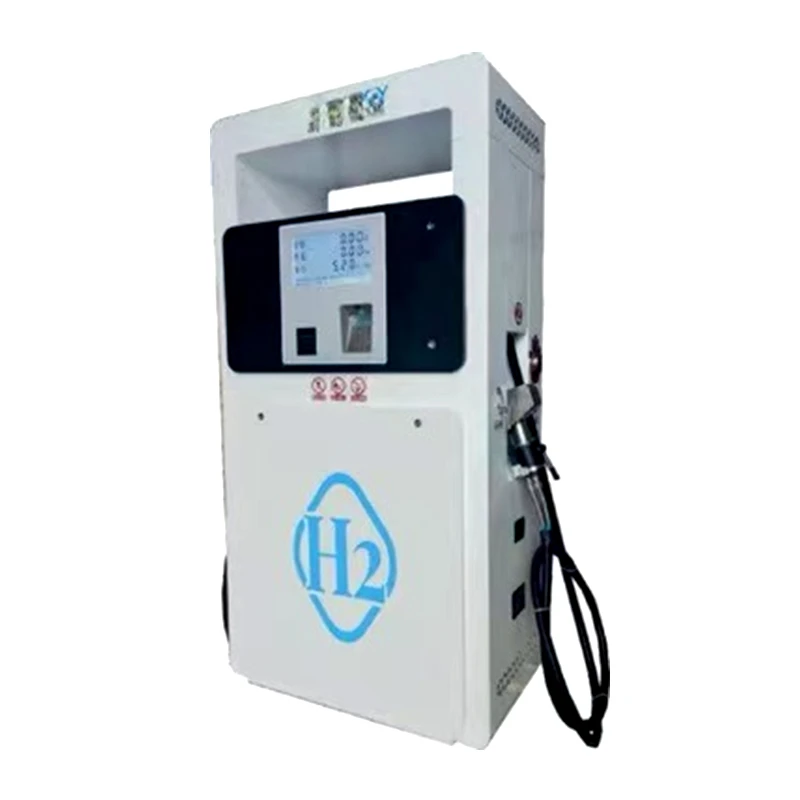

Raspršivač vodika visokotlačni je{0}}terminal za gorivo dizajniran za komercijalne i maloprodajne postaje za punjenje vodikom (HRS). Dizajniran za isporuku preciznog, sigurnog i standardiziranog točenja vodika za električna vozila s gorivnim ćelijama (FCEV), premošćuje jaz između skladišta na postaji i spremnika vozila.

Svaka je jedinica projektirana strogo u skladu s globalnim načelima sigurnosti vodika, uključujući ISO 19880-1, čime se osigurava vrhunska regulacija tlaka, aktivno sprječavanje curenja i stabilno mjerenje masenog protoka tijekom kontinuiranog rada stanice visoke propusnosti.

Podaci o parametrima

Parametar	35MPa H2 dozator	70MPa H2 dozator
Radni medij	H2
Maksimalni protok	Manje od ili jednako 7,2 kg/min (prilagođena opcija za teške-opcije)
Najveća dopuštena pogreška	±1.5%
Maksimalna pogreška ponovljivosti	±1.0%
Nazivni radni tlak	35 MPa	70 MPa
Maksimalni radni tlak	43,75 MPa	87,5 MPa
Projektirani tlak	48,3 MPa	96,25 MPa
Ulazni napon	±10% 220V -15%, 50Hz±1Hz
Raspon temperature okoline	-40 stupnjeva do +55 stupnjeva
Raspon vlažnosti okoline	20%-95%
Atmosferski tlak okoline	80 - 110 kPa
Razina-otpornosti na eksploziju	Ex de ib mb IIC T4 Gb
Mjerne jedinice	Masa (kg), ukupni trošak, jedinična cijena (valuta se može konfigurirati)
Jednostruki raspon doziranja	0 - 9999.99 kg
Raspon kumulativnog zbrojnika	0 - 9,999.999,99 kg
Unaprijed postavljeni kvantitativni raspon	0 - 9999.99 kg / Iznos valute koji se može konfigurirati
Raspon postavljanja jedinične cijene	0.01 - 999.99 (valuta/kg)

Ključne tehničke prednosti

Dostupan u konfiguracijama dvostrukog-tlaka (35/70 MPa) za opsluživanje komercijalnih teških-kamiona i osobnih vozila na jednoj platformi.

Koristi Coriolisove mjerače masenog protoka za održavanje točnosti mjerenja unutar standarda OIML R139 za komercijalnu naplatu.

Integrira automatiziranu sigurnosnu logiku koja aktivira alarme pri 20% LEL i hitno isključivanje pri 40% LEL koncentracije vodika.

Koristi globalno priznate, TUV/UL-certificirane osnovne komponente (ventili, mlaznice i odvojci) za olakšavanje i ubrzavanje regulatornih odobrenja na razini-vaše lokalne stanice.

Podržava protokole Modbus TCP/IP i CAN bus za besprijekornu integraciju u postojeće PLC-ove stanica i mreže plaćanja.

Sadrži namjenska upravljačka sučelja dizajnirana za besprijekornu integraciju rashladnog sustava (Chiller), podržavajući sigurnu T40 (-40 stupnjeva ) isporuku prethodno ohlađenog vodika.

Dostupne konfiguracije i opcije

Vrsta kućišta

304/316 Nehrđajući čelik ili pocinčani čelik s vanjskim zaštitnim-korozijskim industrijskim premazom.

Konfiguracije crijeva

Istodobno doziranje s jednim-crijevom ili s dva-crijeva.

Korisničko sučelje

Visok{0}}svjetlina, anti-odsjajni industrijski zaslon osjetljiv na dodir za izvrsnu vidljivost na dnevnom svjetlu.

Sustavi plaćanja

Dodatni utor za pripremu za lokalizirani POS, čitače kreditnih kartica ili RFID flotne sustave.

Brendiranje

Dostupne su prilagođene OEM boje i korporativni svileni{0}}logotisk.

Provjereni scenariji primjene

Raspršivači vodika tvrtke Haike Energy infrastrukturna su-rješenja provjerena na terenu primijenjena u različitim globalnim aplikacijama:

Komercijalna logistička središta

Spremnici za-brzo punjenje od 35MPa prilagođeni za-teške kamione s gorivnim ćelijama i flote tranzitnih autobusa.

Urbane maloprodajne postaje

Stanice-okrenute prema javnosti s dvostrukim{1}}tlakom (35/70 MPa) koje opslužuju osobna vozila i laka gospodarska vozila (LCV).

Industrijske mikromreže

Prilagođeni integrirani sustavi za točenje povezani izravno s-postrojenjima za elektrolizu zelenog vodika na lokaciji.

Kontrola kvalitete i tvorničko ispitivanje

Naš proizvodni pogon djeluje strogo prema sustavima upravljanja kvalitetom ISO 9001:2015. Svaki dozator prolazi rigoroznu provjeru prije otpreme:

Hidrostatsko i pneumatsko ispitivanje:Tlačno ispitan na 1,25x do 1,5x maksimalnog radnog tlaka.

100% ispitivanje curenja helija:Ispitivanje masenim spektrometrom helija visoke-osjetljivosti osigurava nulto-propuštanje kroz sve mikro-spojeve prije brtvljenja kućišta.

Paket dokumentacije:Isporučuje se s potpunim izvješćima o ispitivanju materijala (MTR prema EN 10204 3.1), zapisnicima zavarivanja (orbitalni TIG) i potvrdama o kalibraciji.

Naručivanje i globalna logistika

Vrijeme isporuke

Standardne konfiguracije isporučuju se u roku od 8 do 12 tjedana. Dostupno prilagođeno OEM/stanica brendiranje.

Jamstvo

12-mjesečno sveobuhvatno jamstvo na sve komponente koje se ne troše. Produljeno jamstvo i ugovori o razini usluge (SLA) dostupni su na zahtjev.

podrška

24/7 daljinska inženjerska podrška za puštanje u rad i integraciju stanice.

FAQ

P: Koje certifikate imate za usklađenost s regionalnom mrežom i{0}}zaštitom od eksplozije?

O: Sve kritične unutarnje komponente imaju pojedinačne ATEX, IECEx ili UL certifikate. Za potpunu-usklađenost kabineta, Haike Energy pruža sveobuhvatnu dokumentaciju, pakete certifikata i inženjersku podršku za pomoć vašem lokalnom prijavljenom tijelu (npr. TÜV, SGS, Intertek) u izvođenju-certifikacije CE ili terenske certifikacije na licu mjesta.

P: Kako automat obrađuje protokolarna rukovanja s različitim markama vozila?

O: Sadrži univerzalni infracrveni (IR) prijemnik u skladu sa SAE J2601 i SAE J2601-2. Automatski se sinkronizira s podacima o spremniku vozila (bez obzira na OEM vozila) za sigurno optimiziranje stope rampe tlaka (APR).

P: Može li se aparat za točenje spojiti s-trećim POS sustavima ili sustavima za upravljanje voznim parkom?

O: Da. Ugrađeni-kontroler podržava standardni IFSF protokol, Modbus TCP/IP i CAN sabirnicu, omogućujući izravnu integraciju u globalne maloprodajne mreže za plaćanje, RFID sustave voznog parka i PLC-ove za glavne stanice.

P: Koji su vaši intervali održavanja i koji su glavni potrošni dijelovi?

O: Veliki remonti se preporučuju svakih 20.000 ciklusa. Primarne habajuće stavke su O-prstenovi mlaznica, brtve koje se odvajaju i elementi filtera. S jedinicom se može isporučiti dvogodišnji preporučeni komplet rezervnih dijelova.
